Aanleg grondgebonden warmtepomp bij woonboerderij in Meteren

Tussen de fruitbomen van een woonboerderij in Meteren staat een boorinstallatie met veel kabaal zijn buizen in de grond te duwen. Het robuuste metalen apparaat, geflankeerd door een graafmachine, kan bijna geen groter contrast vormen met de idyllische hoeve. Geen zorgen, weet boormeester Martien. Over twee dagen is hij weer weg, maar de vijfenzeventig meter diepe leidingen die hij dan heeft aangelegd, blijven tot in lengte van dagen bruikbaar als bron van CO2-vrije warmteopwekking.

Koeling

De woonboerderij krijgt nieuwe bewoners. Die willen volledig van het gas af en hebben daarbij gekozen voor een aardwarmtepomp, vertelt Terry Girrel van CV & Warmtepomp bv uit Haaften, die het systeem installeert. Net als een luchtwarmtepomp maakt een aardwarmtepomp gebruik van een gesloten circuit met een koudemiddel. Met behulp van compressie en expansie wordt daar voortdurend een beetje warmte vanaf geroomd. Om het koudemiddel vervolgens weer op temperatuur te brengen, gebruikt het apparaat water dat warmte haalt uit de diepere bodemlagen. ‘De voordelen van het systeem? Anders dan bij luchtwarmte maakt een aardwarmtepomp geen geluid buiten de woning’, vertelt Girrel. ‘Dat is een pluspunt. Een ander voordeel is dat de aardwarmte het hele jaar door 10 graden is. Dat betekent dat je het in de zomer kunt gebruiken om je huis te koelen door het simpelweg in je systeem rond te pompen. Dat is heel veel energiezuiniger dan koelen met bijvoorbeeld een luchtwarmtepomp.’

Boren

Maar voor het zover is moeten eerst die gaten geboord worden. Boormeester Martien Schoondewaldt van Geo-Energie uit Nieuwdorp doet niet anders. ‘Bij dit project boren we vier schachten van elk zo’n vijfenzeventig meter diep’, legt hij uit. ‘Hoeveel schachten je boort is afhankelijk van het benodigde vermogen, maar ook van de locatie. Soms kun je vanwege steenlagen niet heel diep boren, dan heb je extra schachten nodig.’ Het boren gebeurt met water. Dat wordt onder hoge druk de bodem ingespoten terwijl een buis naar beneden zakt. De modder wordt vervolgens naar boven gezogen. In de schacht van zo’n tien centimeter doorsnee, wordt daarna een u-vormige lus naar beneden gelaten. Als het water straks via een gesloten systeem door deze sondes gaat, neemt het de temperatuur van de diepe bodem aan. De buizen in de vier schachten worden met elkaar verbonden en met de pomp die binnenshuis staat.

Isolatie

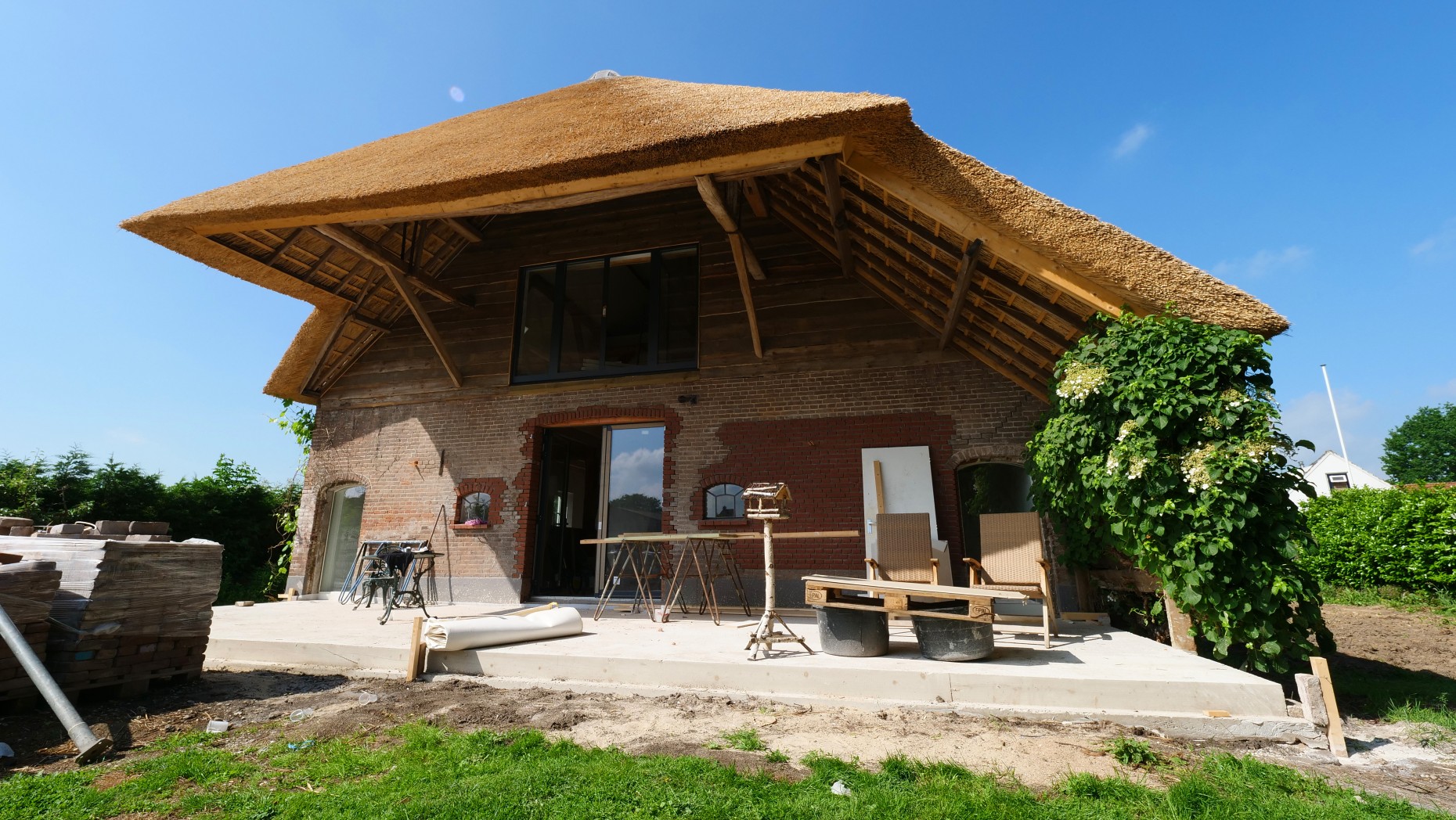

Op deze manier kan de aardwarmtepomp het water voor de centrale verwarming verhitten tot zo’n 45 graden. Dat is aanzienlijk minder dan een gasketel. Daarom zijn aanvullende maatregelen nodig. Hoogwaardige isolatie van het hele pand bijvoorbeeld, maar ook een ruime warmte-afgifte. Dat kan met vloerverwarming of met speciale convectorradiatoren. Bij de renovatie van de Meterense woonboerderij worden beide gebruikt, zegt Girrel. ‘Op de begane grond is overal vloerverwarming aangelegd, maar op de eerste verdieping wilden de bewoners de authentieke houten vloeren in ere houden. Daarom is daar gekozen voor convectorradiatoren.’ Volledige isolatie van de ruime, vooroorlogse boerderij was een uitdaging, maar volgens Girrel is ook dat uitstekend gelukt. Muren, vloeren en dak zijn allemaal voorzien van een samengestelde laag van isolerende materialen. Die maken het pand geschikt voor gebruik van de warmtepomp, terwijl het aan de buitenkant zijn oude stijl behoudt. Een prachtproject volgens de monteur. ‘ Als je zo’n monumentaal pand geschikt kunt maken voor een warmtepomp, dan kan het eigenlijk overal.’

Bekijk de video

Bouwgegevens
Naam van het project:Aanleg grondgebonden warmtepomp bij woonboerderij in Meteren
Type bouw:Vrijstaand
Locatie:Meteren
Vaillant producten:Vaillant flexoTHERM VWF 117/4
Koelset VWZ NC (voor het passief koelen)
Buffervat (ontkoppelbuffer): Vaillant VPS R110/1 van 100 liter
Buffervat: Vaillant uniSTOR VIH RW 300, met een inhoud van 285 liter
Regelingsmodule Vaillant VR900 icm Vaillant multiMATIC 700
